Descripción

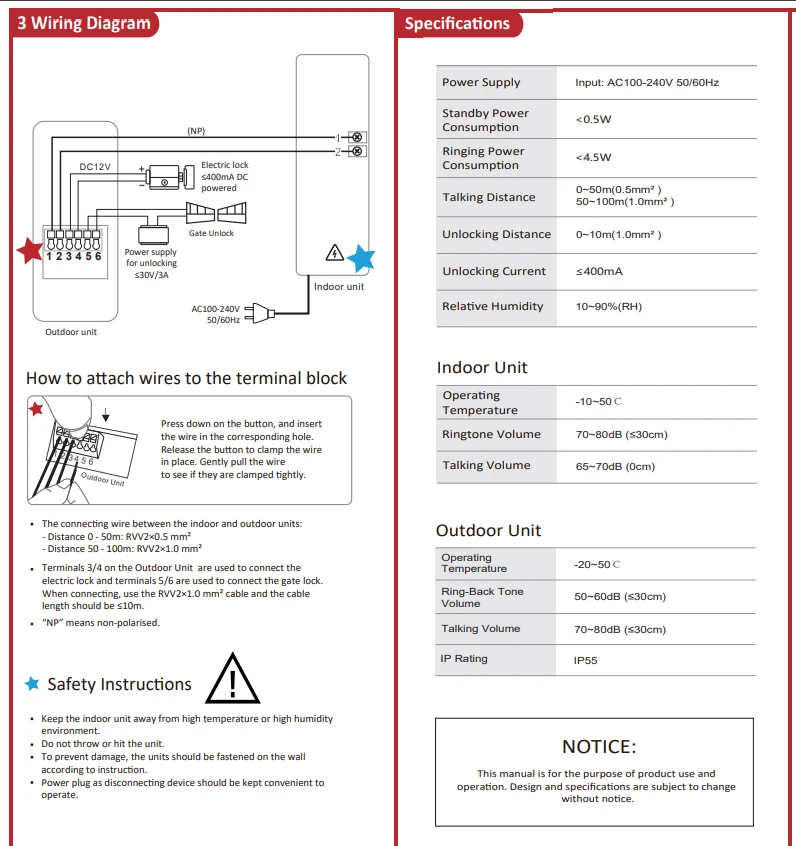

🔌 Conexión entre unidad interior y exterior
-
Distancia 0 a 50 m:
Cable RVV 2 × 0,5 mm² -
Distancia 50 a 100 m:
Cable RVV 2 × 1,0 mm²
🔐 Conexión de cerraduras
-
Bornes 3 / 4 (Unidad exterior):
Conexión de cerradura eléctrica -
Bornes 5 / 6 (Unidad exterior):
Conexión de cerradura de portón
Para ambas conexiones:
-
Utilizar cable RVV 2 × 1,0 mm²
-
Longitud máxima del cable: ≤ 10 m
NP significa no polarizado.
⚠️ Recomendaciones de instalación
-
Mantener la unidad interior alejada de ambientes con alta temperatura o humedad.
-
No arrojar ni golpear el equipo.
-
Para evitar daños, las unidades deben fijarse firmemente a la pared siguiendo las instrucciones del fabricante.
-
El enchufe de alimentación (dispositivo de desconexión) debe quedar accesible para su operación.
🔊 Parámetros de Audio
-
Volumen de timbre
-
Unidad interior: 70 ~ 80 dB (medido a ≤30 cm)
-
Unidad exterior: 50 ~ 60 dB (medido a ≤30 cm)
-
-
Volumen del altavoz
-
Unidad interior: 65 ~ 70 dB (medido a 0 cm)
-
Unidad exterior: 70 ~ 80 dB (medido a ≤30 cm)
-
⚙️ Características Generales
-
Nivel de protección: IP55 (apto para uso exterior)
-
Temperatura de funcionamiento:
-10 °C a 50 °C (14 °F a 122 °F) -
Humedad de trabajo:
10 % a 90 % (sin condensación) -
Fuente de alimentación:
100 ~ 240 VAC | 50 / 60 Hz -
Consumo de energía:
< 4,5 W (bajo consumo)
